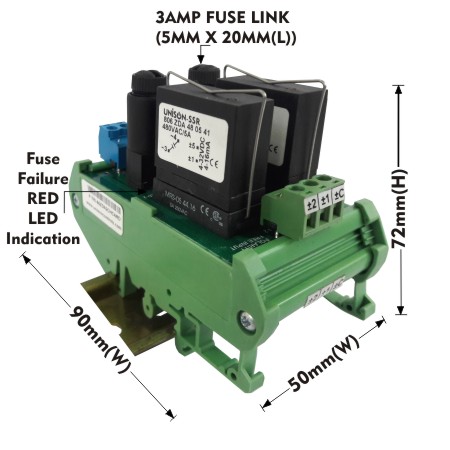

UNI 806 ZDA 48 05 41 - 2CH CARD

5 Amp DC to AC SSR Card, Interface Relay Card with Fuse, Relay Card Module, 2 Channel Relay Module, 4 Channel Relay Module and 8 Channel Relay Module

Polarity Free Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480VAC (47-63 Hz), 5 Amp (02CH)

02, 04, 06, 08 channel card available

3A Replaceable Fuse failure / RED LED indication

I/P. to O/P. insulation : 3kV for 1min

PIV : 800 Vpk | Zero Cross Over SSR

N/O Configuration only

Direct replacement to mechanical relay

Plug in type input and output terminals

UNI 806 ZDA 48 05 41 - 2CH CARD

5 Amp DC to AC SSR Card, Interface Relay Card with Fuse, Relay Card Module, 2 Channel Relay Module, 4 Channel Relay Module and 8 Channel Relay Module

SPECIFICATION
Product Sharing :

UNI 806 ZDA 48 05 41 - 4CH CARD

5 Amp DC to AC SSR Card, Interface Relay Card with Fuse, Relay Card Module, 2 Channel Relay Module, 4 Channel Relay Module and 8 Channel Relay Module

Polarity Free Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480VAC (47-63 Hz), 5 Amp (04CH)

02, 04, 06, 08 channel card available

3A Replaceable Fuse failure / RED LED indication

I/P. to O/P. insulation : 3kV for 1min

PIV : 800 Vpk | Zero Cross Over SSR

N/O Configuration only

Direct replacement to mechanical relay

Plug in type input and output terminals

UNI 806 ZDA 48 05 41 - 4CH CARD

5 Amp DC to AC SSR Card, Interface Relay Card with Fuse, Relay Card Module, 2 Channel Relay Module, 4 Channel Relay Module and 8 Channel Relay Module

SPECIFICATION
Product Sharing :

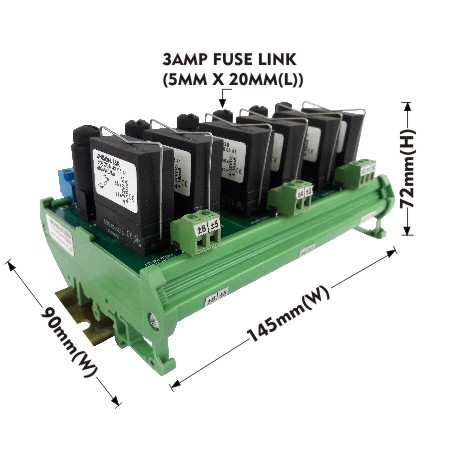

UNI 806 ZDA 48 05 41 - 6CH CARD

5 Amp DC to AC SSR Card, Interface Relay Card with Fuse, Relay Card Module, 2 Channel Relay Module, 4 Channel Relay Module and 8 Channel Relay Module

Polarity Free Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480VAC (47-63 Hz), 5 Amp (06CH)

02, 04, 06, 08 channel card available

3A Replaceable Fuse failure / RED LED indication

I/P. to O/P. insulation : 3kV for 1min

PIV : 800 Vpk | Zero Cross Over SSR

N/O Configuration only

Direct replacement to mechanical relay

Plug in type input and output terminals

UNI 806 ZDA 48 05 41 - 6CH CARD

5 Amp DC to AC SSR Card, Interface Relay Card with Fuse, Relay Card Module, 2 Channel Relay Module, 4 Channel Relay Module and 8 Channel Relay Module

SPECIFICATION
Product Sharing :

UNI 806 ZDA 48 05 41 - 8CH CARD

5 Amp DC to AC SSR Card, Interface Relay Card with Fuse, Relay Card Module, 2 Channel Relay Module, 4 Channel Relay Module and 8 Channel Relay Module

Polarity Free Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480VAC (47-63 Hz), 5 Amp (08CH)

02, 04, 06, 08 channel card available

3A Replaceable Fuse failure / RED LED indication

I/P. to O/P. insulation : 3kV for 1min

PIV : 800 Vpk | Zero Cross Over SSR

N/O Configuration only

Direct replacement to mechanical relay

Plug in type input and output terminals

UNI 806 ZDA 48 05 41 - 8CH CARD

5 Amp DC to AC SSR Card, Interface Relay Card with Fuse, Relay Card Module, 2 Channel Relay Module, 4 Channel Relay Module and 8 Channel Relay Module

SPECIFICATION
Product Sharing :
