MODEL 101 - 45MM

Home  MODEL 101 - 45MM
Back
    Current name
  • MODEL 901 - 45MM
    • ZERO CROSS OVER DC TO AC SOLID STATE RELAY (UL APPROVED)
    • ZERO CROSS OVER AC TO AC SOLID STATE RELAY (UL APPROVED)
    • RANDOM DC TO AC SOLID STATE RELAY (UL APPROVED)
    • ANALOG PHASE ANGLE CONTROL SSR (UL APPROVED)
    • PHASE ANGLE CONTROLLER BY POT
    • MOSFET DC TO DC SOLID STATE RELAY
    • IGBT DC TO DC SOLID STATE RELAY
  • MODEL 901 THYRISTOR CONTROLLER
    • SCR POWER CONTROLLER (UL APPROVED)
    • BURST FIRE CONTROL SSR (UL APPROVED)
  • MODEL 901 TEMPERATURE CONTROLLER
    • MODBUS TEMP CONTROL HEAT ONLY SSR
    • MODBUS TEMP CONTROL HEAT & COOL SSR
  • MODEL 803 - 23.6MM
    • ZERO CROSS OVER SLIM DC TO AC SSR (UL APPROVED)
    • ZERO CROSS OVER SLIM AC TO AC SOLID STATE RELAY
    • SLIM RANDOM DC TO AC SSR (UL APPROVED)
    • SLIM ANALOG PHASE ANGLE CONTROL SSR
    • SLIM MOSFET DC TO DC SOLID STATE RELAY
    • SLIM IGBT DC TO DC SOLID STATE RELAY
    • FAULT DETECTION DC TO AC SSR
  • MODEL 101 - 45MM
    • ZERO CROSS OVER DC TO AC SOLID STATE RELAY
    • RANDOM DC TO AC SOLID STATE RELAY
    • MOSFET DC TO DC SOLID STATE RELAY
  • MODEL 102 - 2 CHANNEL - 22.5 MM X 2 NOS.
    • ZERO CROSS OVER DC TO AC SOLID STATE RELAY
  • MODEL 905 - 3PH
    • 3 PHASE DC TO AC SSR
    • 3 PHASE AC TO AC SSR
    • 3 PHASE UNIVERSAL TO AC SSR
    • 3 PH FW/REV DC TO AC OVER LOAD SSR
    • 3 PH FORWARD DC TO AC OVER LOAD SSR
  • PCB MOUNTED RELAY
    • MODEL 703
      • DC TO AC SOLID STATE RELAY
      • MOSFET DC TO DC SOLID STATE RELAY
    • MODEL 704
      • DC TO AC SOLID STATE RELAY
      • MOSFET DC TO DC SOLID STATE RELAY
    • MODEL 802
      • SLIM DC TO AC SOLID STATE RELAY
      • SLIM MOSFET DC TO DC SOLID STATE RELAY
    • MODEL 806
      • DC TO AC SOLID STATE RELAY
      • MOSFET DC TO DC SOLID STATE RELAY
    • MODEL 807
      • DC TO AC SOLID STATE RELAY
      • MOSFET DC TO DC SOLID STATE RELAY
  • MODEL 801/808
    • MODEL 801
      • 3 PHASE DC TO AC SSR
    • MODEL 808
      • ZERO CROSS OVER DC TO AC SOLID STATE RELAY
      • MOSFET DC TO DC SOLID STATE RELAY
  • SSR INTERFACE CARD
    • MODEL 909
      • SHORT CIRCUIT PROTECT DC TO DC SSR CARD
    • MODEL 806
      • DC TO AC INTERFACE RELAY CARD
      • DC TO DC INTERFACE RELAY CARD
    • MODEL 703
      • DC TO AC INTERFACE RELAY CARD
      • DC TO DC INTERFACE RELAY CARD
    • MODEL 905
      • SCANNER CARD
    • MODEL 710
      • LINEAR CURRENT TRANSFORMER (C.T.)
  • HEAT SINK SUITABLE
    • MODEL 901/801
    • MODEL 101/102
    • MODEL 803
    • MODEL 905
    • MODEL 807
    • MODEL 808
  • 15A
  • 25A
  • 10A
  • 16A
  • 25A
  • 40A
  • 50A
  • 40A
101 MODEL / HEATSINK
40 AMP SSR LOAD CURRENT @ 40°C
DIN RAIL ONLY 10 Amp
C-56 12 Amp
G-68 15 Amp

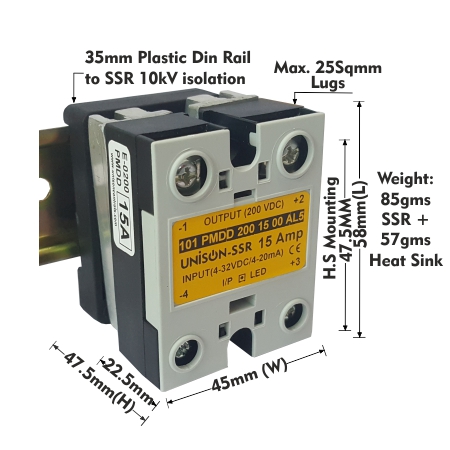

UNI 101 PMDD 200 15 00 + C-56 HEAT SINK + DIN RAIL

15 Amp DC to DC Solid State Relay, DC switching, DC control, Power MOSFET SSR, DC output Solid State Relay, Panel mounted SSR, Solenoid Valve Switching SSR, DC motor Switching SSR, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

DC Output Switching SSR - POWER MOSFET

Input : 4-32VDC/4-20mA

Input Green LED Indication

Output : 5-200VDC, 15Amp

Body insulation : 2.5kV for 1min

I/P. to O/P. insulation : 2.5kV for 1min

ON State Voltage Drop : ≤1Vdc

Turn ON time : 1.7 mS

Turn OFF time : 50 μS

No Leakage Current at output side

UNI 101 PMDD 200 15 00 + C-56 HEAT SINK + DIN RAIL

15 Amp DC to DC Solid State Relay, DC switching, DC control, Power MOSFET SSR, DC output Solid State Relay, Panel mounted SSR, Solenoid Valve Switching SSR, DC motor Switching SSR, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :
101 MODEL / HEATSINK
25 AMP SSR LOAD CURRENT @ 40°C
DIN RAIL ONLY 15 Amp
C-56 20 Amp
G-68 25 Amp

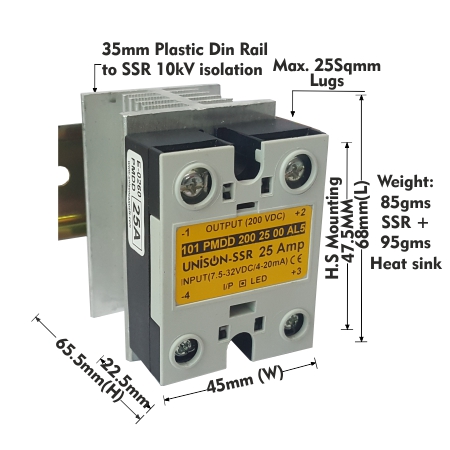

UNI 101 PMDD 200 25 00 + G-68 HEAT SINK + DIN RAIL

25 Amp DC to DC Solid State Relay, DC switching, DC control, Power MOSFET SSR, DC output Solid State Relay, Panel mounted SSR, Solenoid Valve Switching SSR, DC motor Switching SSR, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

DC Output Switching SSR - POWER MOSFET

Input : 7.5-32 VDC, 4-20mA

Input Green LED Indication

Output : 5-200VDC, 25Amp

Body insulation : 2.5kV for 1min

I/P. to O/P. insulation : 2.5kV for 1min

ON State Voltage Drop : ≤1Vdc

Turn ON time : 1.7 mS

Turn OFF time : 50 μS

No Leakage Current at output side

UNI 101 PMDD 200 25 00 + G-68 HEAT SINK + DIN RAIL

25 Amp DC to DC Solid State Relay, DC switching, DC control, Power MOSFET SSR, DC output Solid State Relay, Panel mounted SSR, Solenoid Valve Switching SSR, DC motor Switching SSR, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :
101 MODEL / HEATSINK
10 AMP SSR LOAD CURRENT @ 40°C
DIN RAIL ONLY 05 Amp
C-56 10 Amp

UNI 101 ZDA 48 10 00 AL5 + DIN RAIL

10 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480(47-63 Hz), 10Amp

PIV : 800, I²T : 32A²S for 9.6mS

Zero Cross Over SSR design

Body insulation : 6kV for 1min

I/P. to O/P. insulation : 6kV for 1min

Long life cycle Up to 10¹¹ cycles

Inbuilt surge voltage protection of 2700Vrms

UNI 101 ZDA 48 10 00 AL5 + DIN RAIL

10 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :
101 MODEL / HEATSINK
16 AMP SSR LOAD CURRENT @ 40°C
DIN RAIL ONLY 08 Amp
C-56 12 Amp
G-68 16 Amp

UNI 101 ZDA 48 16 00 AL5 + C-56 HEAT SINK + DIN RAIL

16 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480(47-63 Hz), 16Amp

PIV : 800, I²T : 128A²S for 9.6mS

Zero Cross Over SSR design

Body insulation : 6kV for 1min

I/P. to O/P. insulation : 6kV for 1min

Long life cycle Up to 10¹¹ cycles

Inbuilt surge voltage protection of 2700Vrms

UNI 101 ZDA 48 16 00 AL5 + C-56 HEAT SINK + DIN RAIL

16 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :
101 MODEL / HEATSINK
25 AMP SSR LOAD CURRENT @ 40°C
C-56 14 Amp
G-68 18 Amp
T-45 20 Amp
B-48 25 Amp
T-90 24 Amp + 24 Amp

UNI 101 ZDA 48 25 00 AL5 + G-68 HEAT SINK + DIN RAIL

25 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480(47-63 Hz), 25Amp

PIV : 800, I²T : 450A²S for 9.6mS

Zero Cross Over SSR design

Body insulation : 6kV for 1min

I/P. to O/P. insulation : 6kV for 1min

Long life cycle Up to 10¹¹ cycles

Inbuilt surge voltage protection of 2700Vrms

UNI 101 ZDA 48 25 00 AL5 + G-68 HEAT SINK + DIN RAIL

25 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :
101 MODEL / HEATSINK
40 AMP SSR LOAD CURRENT @ 40°C
C-56 18 Amp
G-68 22 Amp
T-45 30 Amp
B-48 35 Amp
T-90 35 Amp + 35 Amp

UNI 101 ZDA 60 40 01 AL5 + G-68 HEAT SINK + DIN RAIL

40 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Input : 4-32VDC/4-16mA, Input Green LED Indication

Output : 24-480(47-63 Hz), 40Amp

PIV : 1600, I²T : 1060A²S for 9.6mS

Zero Cross Over SSR design

Body insulation : 6kV for 1min

I/P. to O/P. insulation : 8kV for 1min

Long life cycle Up to 10¹¹ cycles

Inbuilt surge voltage protection of 2700Vrms

Short Circuit Protection by “B” Curve DP MCB

Short Circuit Current Rating : 10kA for <3mS

UNI 101 ZDA 60 40 01 AL5 + G-68 HEAT SINK + DIN RAIL

40 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :
101 MODEL / HEATSINK
50 AMP SSR LOAD CURRENT @ 40°C
C-56 20 Amp
G-68 25 Amp
T-45 35 Amp
B-48 45 Amp
T-90 38 Amp + 38 Amp

UNI 101 ZDA 60 50 01 AL5 + T-45 HEAT SINK + DIN RAIL

50 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Input : 4-32VDC/4-16mA, Input Green LED Indication

Output : 24-480(47-63 Hz), 50Amp

PIV : 1600, I²T : 3000A²S for 9.6mS

Zero Cross Over SSR design

Body insulation : 6kV for 1min

I/P. to O/P. insulation : 8kV for 1min

Long life cycle Up to 10¹¹ cycles

Inbuilt surge voltage protection of 2700Vrms

Short Circuit Protection by “B” Curve DP MCB

Short Circuit Current Rating : 10kA for <3mS

UNI 101 ZDA 60 50 01 AL5 + T-45 HEAT SINK + DIN RAIL

50 Amp DC to AC Solid State Relay, Zero cross over SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Static Switch, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :
101 MODEL / HEATSINK
40 AMP SSR LOAD CURRENT @ 40°C
C-56 18 Amp
G-68 22 Amp
T-45 30 Amp
B-48 35 Amp

UNI 101 RDA 60 40 01 AL5 + C-56 HEAT SINK + DIN RAIL

40 Amp DC to AC Random Solid State Relay, Instant ON switching SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Transformer ON/OFF SSR, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Input : 4-32VDC / 4-16mA, Input Green LED Indicati

Output : 24-600VAC (47-63 Hz), 40Amp

PIV : 1600, I²T : 1060A²S for 9.6mS

Random Switching SSR design (50 μS)

Body insulation : 6kV for 1min

I/P. to O/P. insulation : 6kV for 1min

Inbuilt surge voltage protection of 2700Vrms

Long life cycle Up to 10¹¹ cycles

Short Circuit Protection by “B” Curve DP MCB

Short Circuit Current Rating : 10kA for <3mS

UNI 101 RDA 60 40 01 AL5 + C-56 HEAT SINK + DIN RAIL

40 Amp DC to AC Random Solid State Relay, Instant ON switching SSR, Hockey puck 45 mm design SSR, Triac SSR, Opto isolation SSR, Panel mounted SSR, Din rail mounted SSR, 1PH SSR, Transformer ON/OFF SSR, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :
