UNI 802 ZDA 33 06 00 WITH SOCKET

2 Amp Slim DC to AC PCB mounted solid state relay, PCB Mounted SSR, Slim SSR, Zero cross over SSR, 41F Press Socket Solid State Relays, Miniature Solid State Relay, Terminal Relays, Input Output Relays, Plugin Type SSR with Socket, Solid State Relay manufacturer in India, Solid State Relays, SSR

Input : 3-32VDC/5-15mA

Input Green LED Indication with socket

Output : 24-330VAC (47-63 Hz), 2 Amp

PIV : 700 Vpk, I²T : 21A²S for 9.6mS

Zero Cross Over SSR

I/P. to O/P. insulation : 2.5kV for 1min

Polarity free Input : 6-32VDC in socket

Press fit type wire terminals on socket

Jumper for +VE or -VE common on socket

Long life cycle Up to 10¹¹ cycles

UNI 802 ZDA 33 06 00 WITH SOCKET

2 Amp Slim DC to AC PCB mounted solid state relay, PCB Mounted SSR, Slim SSR, Zero cross over SSR, 41F Press Socket Solid State Relays, Miniature Solid State Relay, Terminal Relays, Input Output Relays, Plugin Type SSR with Socket, Solid State Relay manufacturer in India, Solid State Relays, SSR

Product Sharing :

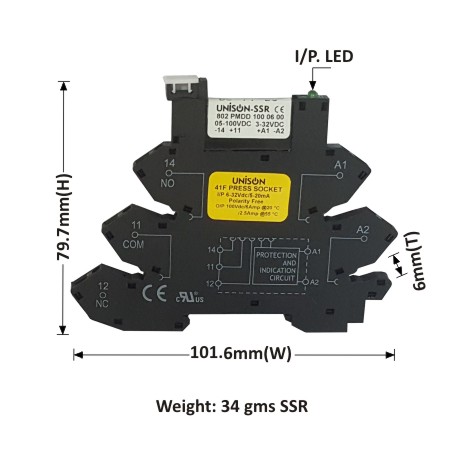

UNI 802 PMDD 100 06 00 + SOCKET

2 Amp Slim DC to DC PCB mounted solid state relay, PCB Mounted SSR, DC switching, DC control, Slim SSR, Power MOSFET SSR, 41F Press Socket Solid State Relay, Miniature Solid State Relay, Terminal Relays, Input Output Relays, Plugin Type SSR with Socket, Solid State Relay manufacturer in India, Solid State Relays, SSR

DC Output Switching SSR - POWER MOSFET

Input : 3-32VDC/5-15mA

Input Green LED Indication with socket

Output : 5-100VDC, 2 Amp

I/P. to O/P. insulation : 2.5kV for 1min

ON State Voltage Drop : ≤0.3Vdc

Turn ON time : 2.5 mS / Turn OFF time : 40 μS

Press fit type wire terminals on socket

Polarity free Input : 6-32VDC in socket

Jumper for +VE or -VE common in socket

UNI 802 PMDD 100 06 00 + SOCKET

2 Amp Slim DC to DC PCB mounted solid state relay, PCB Mounted SSR, DC switching, DC control, Slim SSR, Power MOSFET SSR, 41F Press Socket Solid State Relay, Miniature Solid State Relay, Terminal Relays, Input Output Relays, Plugin Type SSR with Socket, Solid State Relay manufacturer in India, Solid State Relays, SSR

Product Sharing :

UNI 806 ZDA 48 05 41

5 Amp DC to AC PCB mounted solid state relay, PCB Mounted SSR, Zero cross over SSR, Direct Replacement to Mechnical Relay, Terminal Relays, Input Output Relays, Plugin Type SSR with Socket, Solid State Relay manufacturer in India, Solid State Relays, SSR

Polarity Free Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480VAC (47-63 Hz), 5 Amp

PIV : 800 Vpk

I/P. to O/P. insulation : 3kV for 1min

Zero Cross Over SSR

N/O Configuration only

Direct replacement to mechanical relay

Long life cycle Up to 10¹¹ cycles

UNI 806 ZDA 48 05 41

5 Amp DC to AC PCB mounted solid state relay, PCB Mounted SSR, Zero cross over SSR, Direct Replacement to Mechnical Relay, Terminal Relays, Input Output Relays, Plugin Type SSR with Socket, Solid State Relay manufacturer in India, Solid State Relays, SSR

Product Sharing :

UNI 806 PMDD 100 05 41

5 Amp DC to DC PCB mounted solid state relay, PCB Mounted SSR, DC switching, DC control, Power MOSFET SSR, DC output Solid State Relay, Direct Replacement to Mechnical Relay, Terminal Relays, Input Output Relays, Plugin Type SSR with Socket, Solid State Relay manufacturer in India, Solid State Relays, SSR

DC Output Switching SSR - POWER MOSFET

Polarity Free Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 5-100VDC, 5 Amp

Turn ON time : 2.5 mS

Turn OFF time : 40 μS

N/O Configuration only

Back EMF Diode across load for fast switching

Direct replacement to mechanical relay

UNI 806 PMDD 100 05 41

5 Amp DC to DC PCB mounted solid state relay, PCB Mounted SSR, DC switching, DC control, Power MOSFET SSR, DC output Solid State Relay, Direct Replacement to Mechnical Relay, Terminal Relays, Input Output Relays, Plugin Type SSR with Socket, Solid State Relay manufacturer in India, Solid State Relays, SSR

Product Sharing :

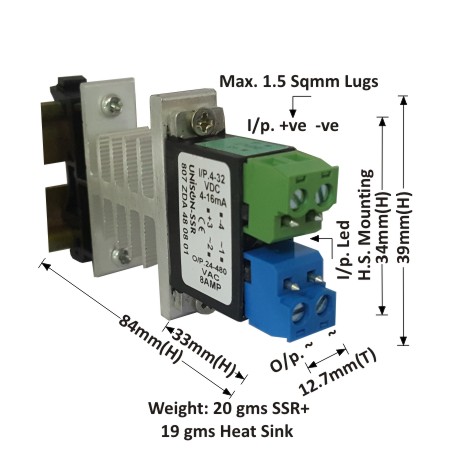

UNI 807 ZDA 48 08 01 + G-12.5 HEAT SINK + DIN RAIL

8 Amp DC to AC PCB mounted solid state relay, PCB Mounted SSR, Panel mounted SSR, Din rail mounted SSR, Zero cross over SSR, Opto isolation SSR, Static Switch, Miniature Solid State Relay, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Input : 4-32VDC/4-16mA

Input Green LED Indication

Output : 24-480VAC (47-63 Hz), 8 Amp

PIV : 800Vpk, I²T : 340A²S for 9.6mS

Zero Cross Over SSR

Body insulation : 3kV for 1min

I/P. to O/P. insulation : 3kV for 1min

Input Green Plug in type cage clamp terminal Block

Output Blue Plug in type cage clamp terminal Block

Heatsink mounting on bottom aluminium plate

UNI 807 ZDA 48 08 01 + G-12.5 HEAT SINK + DIN RAIL

8 Amp DC to AC PCB mounted solid state relay, PCB Mounted SSR, Panel mounted SSR, Din rail mounted SSR, Zero cross over SSR, Opto isolation SSR, Static Switch, Miniature Solid State Relay, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :

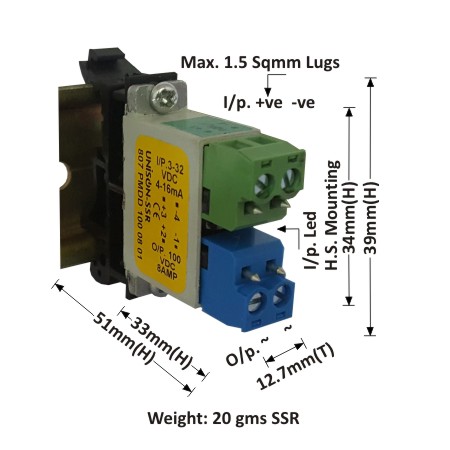

UNI 807 PMDD 100 08 01 + DIN RAIL

5 Amp DC to DC PCB mounted solid state relay, PCB Mounted SSR, Panel mounted SSR, DC switching, DC control, Power MOSFET SSR, DC output Solid State Relay, Opto isolation SSR, Static Switch, Miniature Solid State Relay, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

DC Output Switching SSR - POWER MOSFET

Input : 3-32 VDC, 4-16mA, Green LED indication

Output : 5-100VDC, 8 Amp

Body & I/P. to O/P. insulation : 3kV for 1min

ON State Voltage Drop : ≤0.3Vdc

Turn ON time : 2.5 mS / Turn OFF time : 40 μS

Input Green Plug in type cage clamp terminal Block

Output Blue Plug in type cage clamp terminal Block

No Leakage Current at output side

Heatsink mounting on bottom aluminium plate

UNI 807 PMDD 100 08 01 + DIN RAIL

5 Amp DC to DC PCB mounted solid state relay, PCB Mounted SSR, Panel mounted SSR, DC switching, DC control, Power MOSFET SSR, DC output Solid State Relay, Opto isolation SSR, Static Switch, Miniature Solid State Relay, Solid State Relay manufacturer in India, Solid State Relays, SSR, SSRs and Heatsink

Product Sharing :

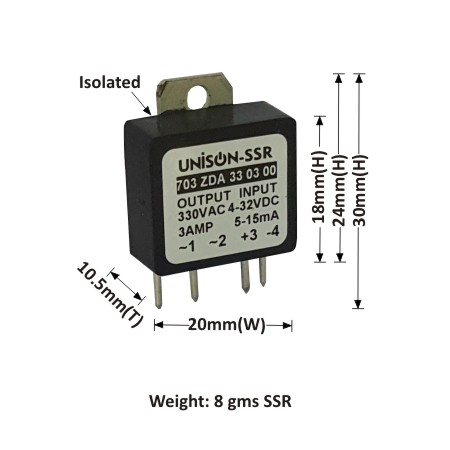

UNI 703 ZDA 33 03 00

3 Amp DC to AC PCB mounted solid state relay, PCB Mounted SSR, Zero cross over SSR, Opto isolation SSR, Miniature Solid State Relay, Terminal Relays, Input Output Relays, SSR switch, Interface Relay, Solid State Relay manufacturer in India, Solid State Relays, SSR

Input : 4-32VDC, 5-15mA

Output : 24-330VAC (47-63 Hz), 3 Amp

PIV : 800 Vpk, I²T : 340A²S for 9.6mS

Zero Cross Over SSR switching

I/P. to O/P. insulation : 2.5kV for 1min

Long life cycle Up to 10¹¹ cycles

Package suitable for heat sink mounting

Snubberless 3Q triac

UNI 703 ZDA 33 03 00

3 Amp DC to AC PCB mounted solid state relay, PCB Mounted SSR, Zero cross over SSR, Opto isolation SSR, Miniature Solid State Relay, Terminal Relays, Input Output Relays, SSR switch, Interface Relay, Solid State Relay manufacturer in India, Solid State Relays, SSR

Product Sharing :

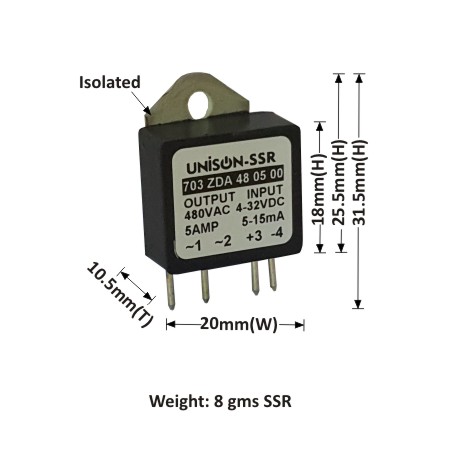

UNI 703 ZDA 48 05 00

5 Amp DC to AC PCB mounted solid state relay, PCB Mounted SSR, Zero cross over SSR, Opto isolation SSR, Miniature Solid State Relay, Terminal Relays, Input Output Relays, SSR switch, Interface Relay, Solid State Relay manufacturer in India, Solid State Relays, SSR

Input : 4-32VDC, 5-15mA

Output : 24-480VAC (47-63 Hz), 5 Amp

PIV : 800 Vpk, I²T : 880A²S for 9.6mS

Zero Cross Over SSR

I/P. to O/P. insulation : 2.5kV for 1min

Long life cycle Up to 10¹¹ cycles

Package suitable for heat sink mounting

Snubberless 3Q triac

UNI 703 ZDA 48 05 00

5 Amp DC to AC PCB mounted solid state relay, PCB Mounted SSR, Zero cross over SSR, Opto isolation SSR, Miniature Solid State Relay, Terminal Relays, Input Output Relays, SSR switch, Interface Relay, Solid State Relay manufacturer in India, Solid State Relays, SSR

Product Sharing :
